बिक्री के लिए क्षैतिज वी ग्रोविंग मशीन, क्षैतिज v काटने आपूर्तिकर्ता/कारखाने

क्षैतिज v ग्रोविंग मशीन का विवरण

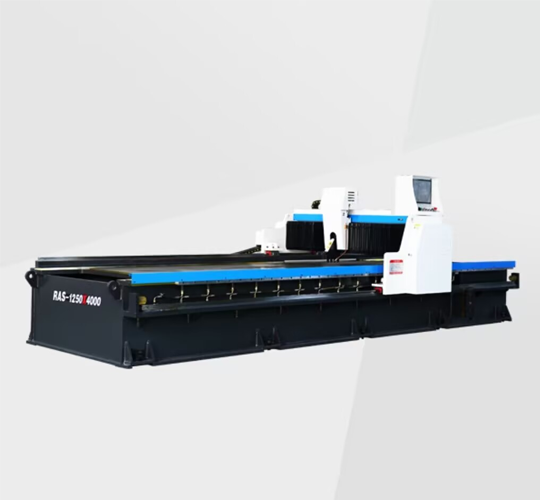

Horizontal V Grooving Machine

यह विश्वसनीय और उच्च गुणवत्ता वाले भागों से बनाया गया है और प्रत्येक वी-ग्रोविंग मशीन आकार के लिए तैयार किया गया है। क्षैतिज v-ग्रोविंग मशीन अपने वर्ग में सबसे अच्छा है और समायोज्य लंबाई और शेअर मोटाई के साथ विभिन्न प्रकार और शक्तियों में आता है।

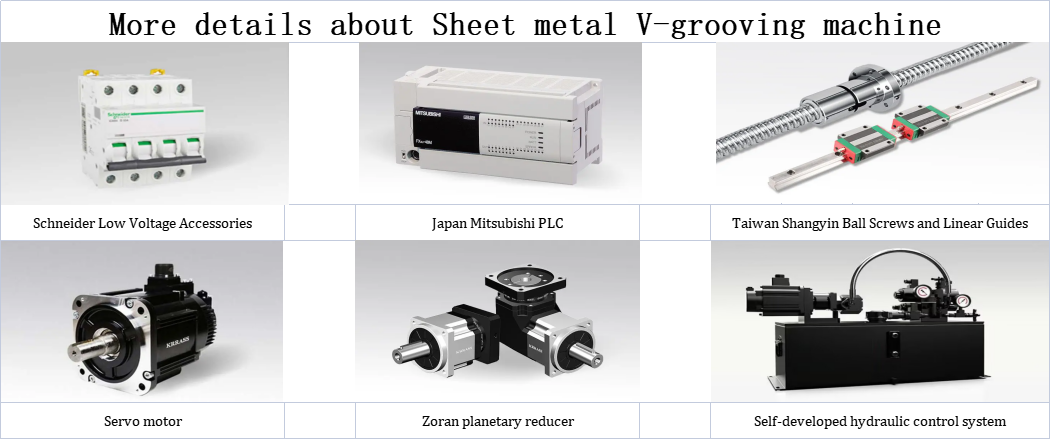

मानक उपकरण

Taiwiनियों Cnc नियंत्रक: विज्ञान और प्रौद्योगिकी
सर्वो मोटर-जापानी पैनासोनिक
टैवान-आधारित हिनविन उच्च परिशुद्धता बॉल स्क्रू बनाता है।
तावान की हिनविन उच्च परिशुद्धता रैखिक गाइड
पिनियन ड्राइव और रैक: yc, तावान
जापानी एनस्क संपर्क बॉल असर
स्लॉटिंग कटर: कोरियन निर्माता कोरेल
विद्युत भागों: टैवान-आधारित एटी एंड टी
वायवीय सिलेंडर: टैवान का एट्ट एंड टी
पावर कॉर्ड: जर्मनी का इगुस

Standard Equipment

विन्यास

Configuration

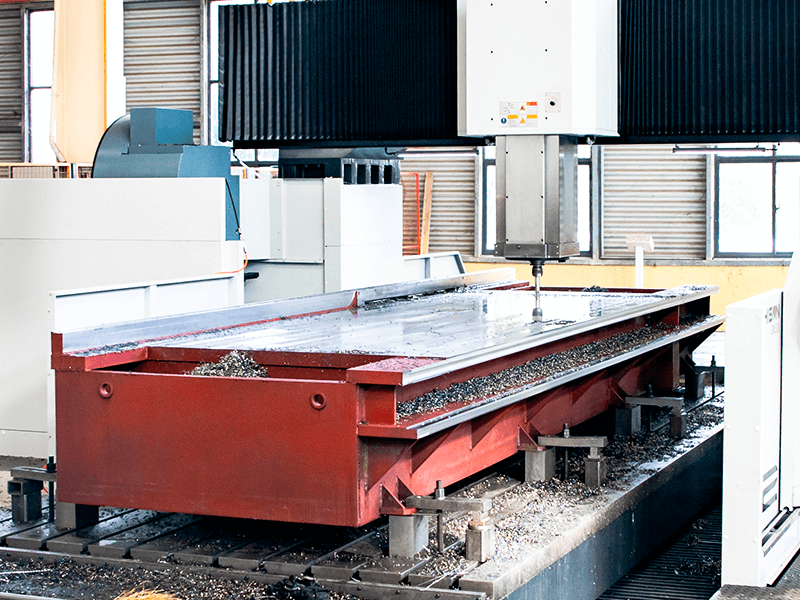

स्थिर, सटीक और शांत
मशीन उपकरण की समग्र कठोरता मजबूत, मजबूत और लंबे समय तक चलने वाली है क्योंकि बिस्तर और क्रॉसबीम फ्रेम संरचना के साथ निर्मित होते हैं, तालिका 60 मिमी कम मिश्र धातु उच्च शक्ति संरचनात्मक स्टील से बना है, और फ्रेम q345 स्टील प्लेट से बना है।

Huazhong University of Science and Technology CNC system

विज्ञान और प्रौद्योगिकी के हुज़ाहोंग विश्वविद्यालय
विज्ञान और प्रौद्योगिकी के हजाजोंग विश्वविद्यालय में Cnc प्रणाली A60c नियंत्रण
Cnc टच स्क्रीन डिस्प्ले, 15 इंच
त्वरण और मंदी के लिए प्रतिक्रिया समयः 0.5us
एक फालबैक फीचर का उपयोग करें
पीएलसी इंटरप्ट फंक्शनः स्कैनिंग की अवधि है
10 एमएस पर सेट करें
टकराव से बचें

Alloy blade

मिश्र धातु ब्लेड
प्रत्येक ब्लेड चार ग्रूविंग चाकू के उपयोग के लिए धन्यवाद के दौरान समान रूप से ग्रोव कर सकते हैं।

स्टील मिश्र धातु का उपयोग ब्लेड बनाने के लिए किया जाता है।

कणों से अधिक पूरी तरह से छुटकारा पाने के लिए डबल नोजल का उपयोग करें।

क्षैतिज v-चैनल मशीन तकनीकी पैरामीटर

नहीं	सामग्री	इकाई	पैरामीटर
1	प्रकार	मिमी	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	प्रक्रिया प्लेट मोटाई	मिमी	0.5-6.0	0.5-6.0	0.5-6.0	0.5-6.0
3	प्रक्रिया प्लेट लंबाई x चौड़ाई	मिमी	1250x3200	1250x4000	1500x3200	1500x4000
4	न्यूनतम मार्जिन	मिमी	8	8	8	8
5	अधिकतम गहराई	मिमी	0.8	0.8	0.8	0.8
6	अधिकतम गहराई	मिमी	2.5	2.5	2.5	2.5
7	कट पिन गति/चर गति	एम/मिनट	0-90	0-90	0-90	0-90
8	कार्य तालिका समायोजन		स्व-नियोजित कार्यस्व-नियोजित कार्य	स्व-नियोजित कार्य	स्व-नियोजित कार्य
9	X अक्ष न्यूनतम सेट इकाई	मिमी	0.01	0.01	0.01	0.01
10	X अक्ष स्थिति सटीकता	मिमी	0.05	0.05	0.05	0.05
11	Y अक्ष न्यूनतम सेट इकाई	मिमी	0.01	0.01	0.01	0.01
12	Y अक्ष स्थिति सटीकता	मिमी	0.05	0.05	0.05	0.05
13	Z अक्ष न्यूनतम सेट इकाई	मिमी	0.01	0.01	0.01	0.01
14	Z अक्ष स्थिति सटीकता	मिमी	0.03	0.03	0.03	0.03
15	X1-X2Axis मोटर पावर	के	1-1 (कुल 2kw)	1-1 (कुल 2kw)	1-1 (कुल 2kw)	1-1 (कुल 2kw)
16	वाई अक्ष मोटर शक्ति	के	5.5	5.5	5.5	5.5
17	Z अक्ष मोटर शक्ति	के	1	1	1	1
18	कार्य तालिका स्तर	मिमी	0.03	0.03	0.03	0.03
19	खाना बनाना		शीट धातु गतिशीलता रहित, उपकरण धारक आंदोलन	शीट धातु गतिशीलता रहित, उपकरण धारक आंदोलन	शीट धातु गतिशीलता रहित, उपकरण धारक आंदोलन	शीट धातु गतिशीलता रहित, उपकरण धारक आंदोलन
20	कार्य तालिका आसान प्रतिस्थापन		कोई प्रतिस्थापन नहीं	कोई प्रतिस्थापन नहीं	कोई प्रतिस्थापन नहीं	कोई प्रतिस्थापन नहीं
21	पूरी मशीन क्विंचिंग		हाँ	हाँ	हाँ	हाँ
22	हाइड्रोलिक प्रणाली		1. 5kw/8l/10mpa	1. 5kw/8l/10mpa	1. 5kw/8l/10mpa	1. 5kw/8l/10mpa
23	स्थापित चाकू की संख्या		4 मिश्र धातु चाकू	4 मिश्र धातु चाकू	4 मिश्र धातु चाकू	4 मिश्र धातु चाकू
24	रूपरेखा आकार	मिमी	520025001800	600025001800	520027501800	600027501800
25	तालिका समांतर	मिमी/एम	0.02	0.02	0.02	0.02
26	वजन	किलो	8000	8500	9500	10000
